潔凈廠房設計是潔凈廠房施工建設完成的依據,也是潔凈廠房工程的重要組成部分。隨著科學技術的發展,尤其是微電子技術的發展,使得微電子行業趨向更精細化、微型化發展,對潔凈技術的發展也就提出了更高的要求。比如潔凈廠房從單一的控制空氣潔凈度發展到綜合控制工藝介質、化學品、微振動、靜電、空氣潔凈度等多項要求。因此,作為一個暖通凈化設計者,做設計方案一定要從實際出發,了解建設方的使用環境和需求。今天,我們以微電子產品為例,談?wù)劃崈魪S房設計的幾大要點。
一、產品狀況和生產工藝
從業者都知道,做潔凈廠房設計方案前,先要對建設方的情況做一番基本的了解,這些資料了解和掌握的程度,很大程度上決定了設計方案的成功度,因此必須引起足夠的重視,切不可泛泛了解。上述所說資料包括了解和清晰產品狀況和生產工藝要求或使用要求,包括產品品種、特性、產量和原輔料狀況、數量或使用要求、特點;生產工藝要求、動力需求;生產工藝或業主對潔凈室布置、區劃以及設備選型的要求。筆者經常跟建設方講解,說潔凈廠房工程絕對是按需定制量身定制的工程,因為即使是生產同一種產品,使用同樣機械、設備等的廠家,生產需求或習慣也不一樣,一定要根據自身情況進行設計、建設。

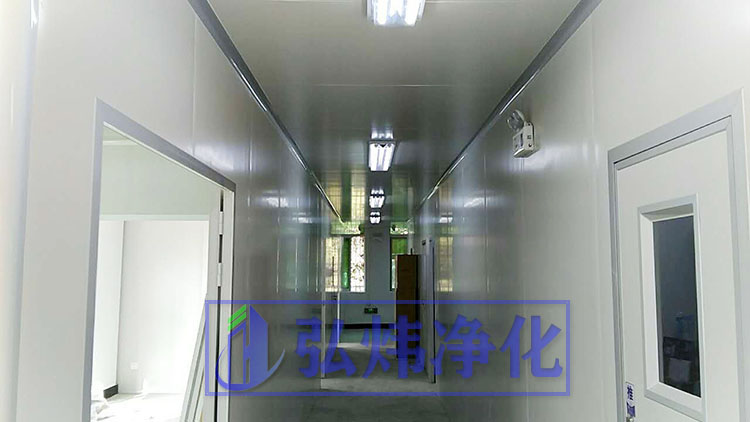

二、平面和空間布置
在弄清上述情況后結合具體工程項目的實際情況進行潔凈廠房的平面、空間布置的規劃進行區域劃分,比如常見的平面布置方式有外廊環繞式、內廊式、兩段式、核心式幾種,根據實際情況做出適當調整;安排好潔凈生產區、輔助區、公用動力設施區和人流、物流、一級防火分區、安全疏散等。經過充分協調出一個好的、各方面滿意的潔凈室平面、空間布置設計。
三、管道和線路配置
潔凈廠房的管線多、專業技術復雜、要求嚴格,所以潔凈室設計中藥協調好各專業的管道、線路的布置是十分細致的重要工作,做到有序布置。通常在潔凈廠房設計時的基本做法:1、管線走向應順應生產設備布置和要求進行安排;2、一般潔凈室均有數種甚至數十種水、電、氣、風管線,通常送回風或排風管道尺寸較大,有時達數米寬,所以在進行綜合協調時應優先安排好風管的位置;3、潔凈室中有的高純物質管道如超純水、注射水管道有嚴格的敷設要求,綜合協調時應予妥善安排;4、潔凈室中有些可燃、易爆氣體、液體管道,在安排時應根據有關標準、規范的規定進行布置;5、潔凈室所需的各種管線一般在上技術層或下技術層或技術夾道內,然后穿入潔凈室內;6、在技術夾層技術夾道中布置各種管線時,除了考慮上述因素外,還必須考慮安裝、維修的方便,通過對各種管線的綜合協調,安排應盡量減少技術夾層等的高度或平面尺寸。
四、參考潔凈室標準
潔凈室標準是潔凈室設計、建造乃至運營的主要依據。潔凈室標準規定了統一的空氣潔凈度等級、統一技術要求,推薦相應的各種技術措施。為各種類型的產品生產或使用環境的防止污染、防止交叉污染提供了可以信賴的保證條件;為提供高產品質量、成品率創造了必要的技術條件,為確保潔凈室的安全運營設置了相關的功能系統和裝置。潔凈室標準為推廣新技術、新工藝、新設備,制定必要的推薦性技術規定、技術措施、產品性能及檢測標準等,促進潔凈室的建造、運營降低費用,降低能耗、減少各種消耗。作為暖通設計從業者來說,潔凈室標準給我們提供了很好的參考和依據,是我們實際工作中經常使用的工具,但是在實際運用中,一定要活用活用,根據實際情況做出修改和調整,切不可一味盲從標準,在一些非標廠房建設中做出超高標準以及不符合實際的方案。
